Produits
Un Produit est le conteneur principal de :
- metadonnees produit
- modele 3D optionnel
- documents PDF optionnels
- procedures
- parametres de publication
- reglages QR et numeros de serie
Utilisez cette page pour creer un produit, comprendre Product Home, et preparer le Product Twin avant l'ecriture des procedures.
Creer Un Produit
Creer le conteneur produit
Vous pouvez creer un produit avec ou sans modele 3D. Sans modele, le flux reste centre sur les documents.
- Ouvrez Products.
- Cliquez sur New Product.
- Renseignez Product Name.
- Activez 3D model si le produit a besoin d'un Product Twin.
- Importez le modele si 3D model est active.
- Activez Instructions si vous voulez la generation assistee par IA.
- Importez les documents d'instructions au format
PDF. - Cliquez sur Create.
Creez Hydraulic Pump A3, importez pump.step, puis ajoutez pump-manual.pdf. Vous obtenez un Product Twin et une base documentaire pour la generation.
Le produit apparait dans Products et devient editable une fois le traitement termine.
La liste des produits reste visible derriere la fenetre New Product pour creer puis rouvrir un produit depuis le meme espace.
Utiliser Product Home
Choisir la bonne action au niveau produit
Product Home est le centre de controle du produit.
- Ouvrez le produit depuis Products.
- Utilisez Product Twin pour la preparation du modele.
- Utilisez Product Document pour les PDF du produit.
- Utilisez Publish Settings pour les procedures publiques/privees, les langues, le reporting et le branding.
- Utilisez Product Settings pour les liens viewer, les QR codes et les numeros de serie.
- Utilisez le tableau des procedures pour l'autoring.
Si vous devez renommer des pieces, allez dans Product Twin. Si vous devez generer des procedures a partir du manuel, restez sur Product Home et utilisez le tableau des procedures.
Product Home sert de centre de controle pour la preparation 3D, les documents, la publication, les QR codes et les procedures.
Preparer Le Product Twin
Rendre le modele 3D exploitable pour les procedures
Les Reference Name sont optionnels, mais des states et mouvements realistes ameliorent fortement l'autoring et la generation.
- Dans Product Home, cliquez sur Product Twin.
- Selectionnez une piece dans la hierarchie.
- Ajoutez un Reference Name seulement lorsqu'une piece a besoin d'un libelle plus clair.
- Ajoutez un Store Link si un viewer peut avoir besoin de remplacer cette piece.
- Creez ou modifiez les states necessaires pour que le Product Twin se comporte comme l'objet reel.
- Ajustez materiaux et groupes uniquement s'ils aident le flux procedure.
- Enregistrez.
Renommez Part_08 en Access Panel, ajoutez un store link vers la piece de rechange, puis creez un state Open si le panneau doit s'ouvrir pendant la maintenance.
Les procedures peuvent maintenant faire reference a des pieces plus claires, et un Product Twin realiste aidera beaucoup la generation.
La barre d'actions du haut inclut Product Twin.
Selectionnez une piece pour modifier son Reference Name optionnel, son Store Link et ses states reutilisables.
Gerer Les Documents Produit
Maintenir les manuels du produit a jour
Les documents d'instructions servent a la generation unitaire et au Batch create.
- Dans Product Home, cliquez sur Product Document.
- Ajoutez, remplacez ou supprimez les PDF du produit.
- Revenez au tableau des procedures.
- Si vous utilisez du contenu genere, actualisez les suggestions avant de relancer une generation.
Si vous remplacez un manuel de maintenance obsolète par une nouvelle revision, mettez d'abord le document a jour puis relancez Batch create pour les procedures concernees.

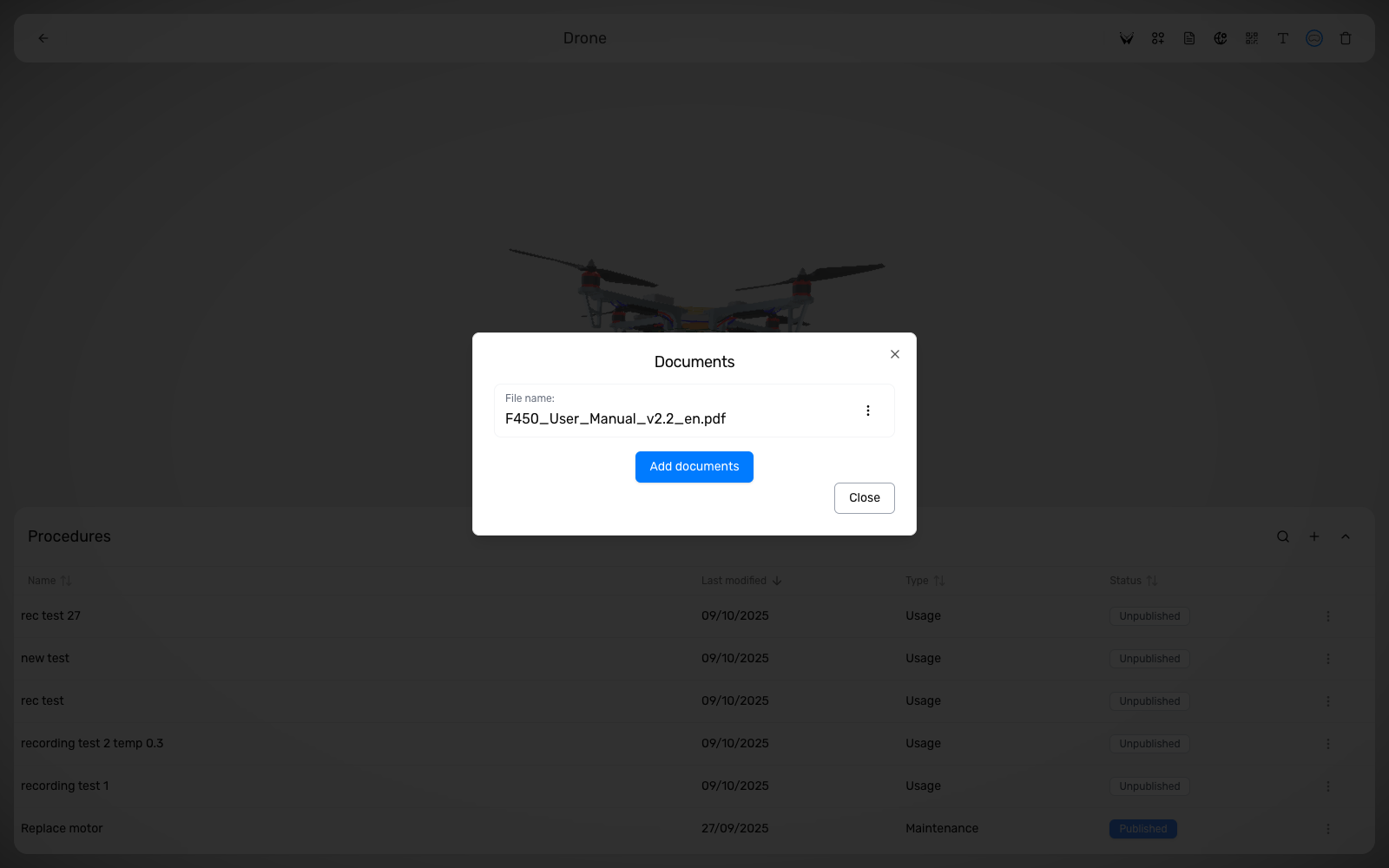

Product Document garde les PDF du produit rattaches pour la generation et la mise a jour des procedures.
Utiliser Product Settings
Preparer les flux QR et numeros de serie
Product Settings est separe de la publication. Cette page sert a l'acces produit, a l'enregistrement des numeros de serie et a la tracabilite.
- Dans Product Home, cliquez sur Product Settings.
- Choisissez Public ou Private.
- Copiez le lien produit si vous avez besoin d'une URL directe.
- Telechargez le QR code produit si vous avez besoin d'un point d'entree scannable.
- Importez des numeros de serie depuis du texte, un
CSVou unTXT, ou generez-les dans StepWorks. - Exportez le ZIP de QR codes par numero de serie si chaque unite a besoin de son propre parcours.
- Collez ensuite le bon QR code sur chaque produit physique pour que le viewer s'ouvre avec le bon numero de serie.
Pour une flotte de machines, importez d'abord les numeros de serie puis exportez le ZIP de QR codes afin que chaque machine ouvre le bon flux trace.
Chaque unite physique peut ouvrir le meme viewer publie tout en gardant son propre numero de serie, son historique de rapports et sa trace d'execution.
La barre d'actions du haut inclut Product Settings.
Utilisez Product Settings pour enregistrer les numeros de serie, exporter le ZIP de QR codes et garder le reporting rattache a la bonne unite.
Supprimer Un Produit
Supprimez un produit uniquement si vous etes certain de ne plus avoir besoin :
- de ses procedures
- de ses parametres de publication
- de ses reglages QR et serie
Supprimer un produit depuis Products
Supprimez un produit uniquement si vous etes certain de ne plus avoir besoin de son contenu.
- Ouvrez Products.
- Reperez le produit a supprimer.
- Utilisez l'action de suppression sur ce produit.
- Confirmez la suppression quand StepWorks le demande.
Supprimez un produit de demonstration apres un test interne si vous n'avez plus besoin de ses procedures, de ses parametres de publication ni de son setup QR.

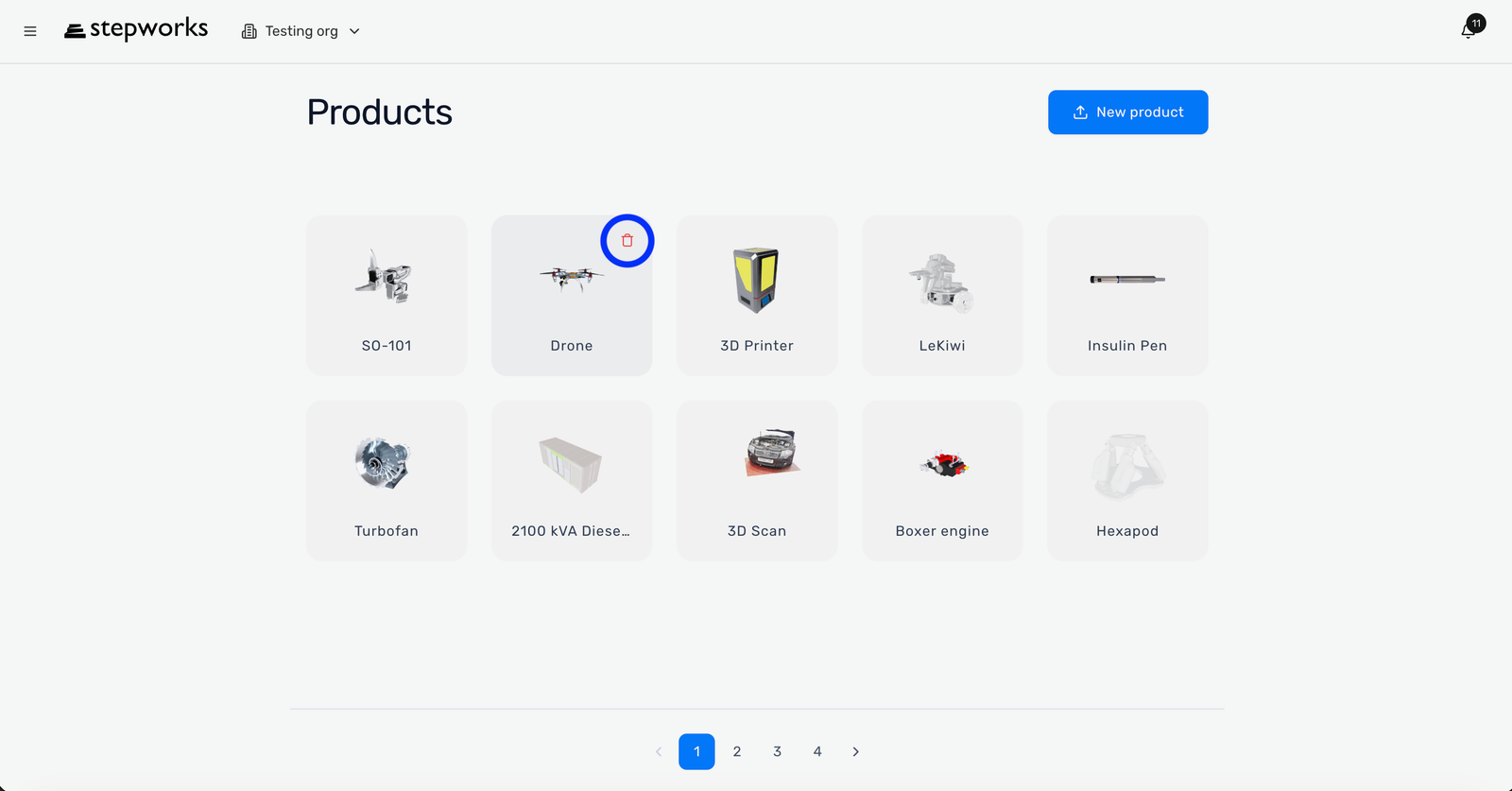

La carte produit inclut l'action Delete.
